Whiting Door 조로다 스케이트/트랙시스템

Joloda Skate & Track System

파레트 화물이나 중량물을 사람의 힘 만으로 지면에서 들어올려 이동시키는 시스템으로 스케이트와 전용 트랙으로 구성된다.
길이와 용량은 다양한 형태로 제공된다.

joloda Skate & Track System 수동 상·하역 시스템

정지시

작동시

조로다 스케이트/트랙 시스템 부품도

joloda-parts

조로다 스케이트(STEEL)

적재파렛트길이: 1,100mm 1,200mm
적 하 능 력: 2,500kg

joloda-parts

1 클리닝 블럭: 트럭의 이물질 청소 (롤러보호)
2 롤러 하중 분산 (15%)

joloda-parts

1 사이드롤러: 4개, 옆면 마찰감소효과(15%), 롤러 하중 분산 (15%)
2 클리닝 블럭: 트럭의 이물질 청소 (롤러보호)

joloda-parts

NEW 조로다 스케이트 (알루미늄)

적재파렛트길이 1,100mm
적 하 능 력: 2,000kg

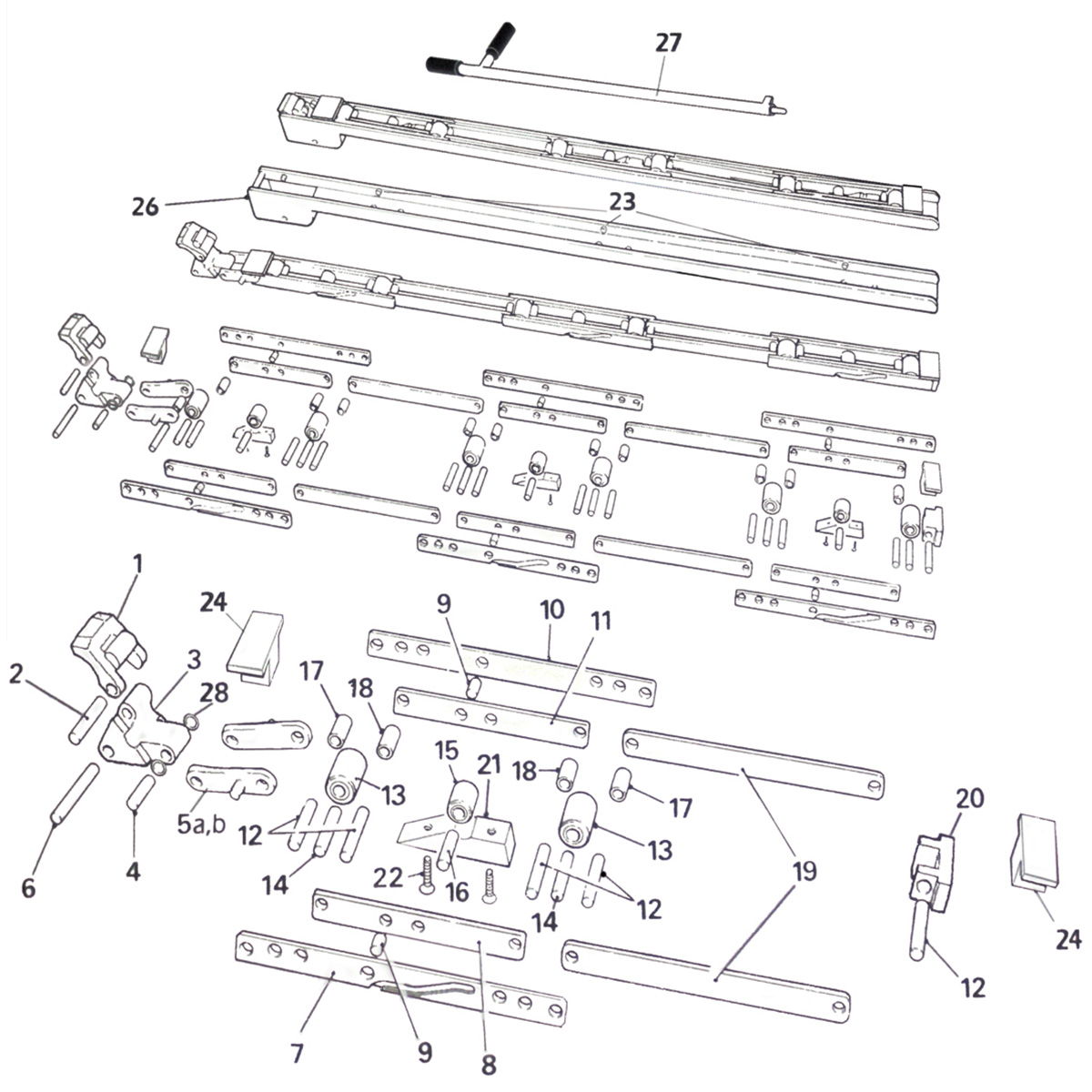

조로다 부품명세서

조로다 부품명세서
ITEM PART NO DESCRIPTION QTY
1 SK-LL-A1SL 링크 프랫 1
2 SK-LL-A2/A 를랫 핀 1
3 SK-LL-A3SL 링크 벨 크랭크 1
4 SK-LL-A4SL 링크 벨 크랭크 리벳 1
5a SK-LL-A6SLR 벨 크랭크 링크 (R/H) 1
5b SK-LL-A6SLL 벨 크랭크 링크 (L/H) 1
6 SK-LL-A7 벨 크랭크 리벳 1
7 SK-LL-A8 보기 사이드 플레이트 (왼쪽) 3
8 SK-LL-A9 보기 인너 사이드 플레이트 (왼쪽) 3
9 SK-LL-A10/A 보기 사이드 플레이트 리벳 6
10 SK-LL-A11 보기 사이드 플레이트 (오른쪽) 3
11 SK-LL-A9 보기 인너 사이드 플레이트 (오른쪽) 3
12 SK-LL-A13/A 보기 리벳 12
13 SK-LL-A14 스케이트 롤러 6
14 SK-LL-A15 스케이트 롤러액슬 6
15 SK-LL-A18 피벗롤러 3
ITEM PART NO DESCRIPTION QTY
16 SK-LL-A19 피벗 롤러 액슬 3
17 SK-LL-A20 링크 스페이서 4
18 SK-LL-A21 보기 스페이서 6
19 SK-LL-A22 100 3B 1.0M 3 보기 링크 4
SK-LL-A22 110 3B 1.1M 3 보기 링크 4
SK-LL-A22 120 3 1.2M 3 보기 링크 4
20 SK-LL-A23 엔드 스탑 1
21 SK-LL-A24 로우 리프트 램프 3
22 SK-LL-A25 소켓 스크류 6
23 SK-LL-A26 프레임 핀 6
24 SK-LL-A27 크리닝 블럭 2
26 SK-LL-A30 100 1.0M 스케이트 프레임 1
SK-LL-A30 110 1.1M 스케이트 프레임 1
SK-LL-A30 120 1.2M 스케이트 프레임 1
27 SK-OPMF/B 다기능 핸들 1
28 SK-LL-A33 벨 크랭크 워셔 2

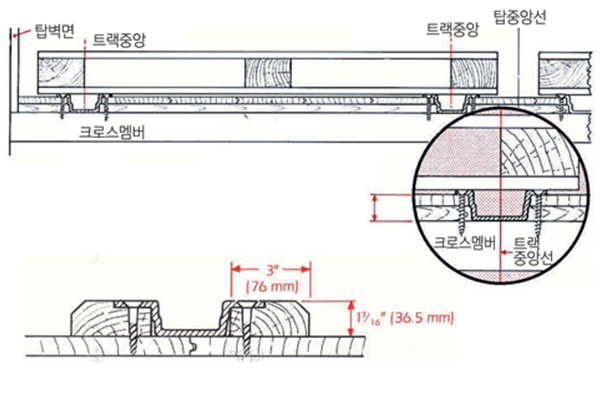

조로다 트랙설치

조로다 트랙의 올바른 장착은 조로다 스케이트의 안전과 효율적인 작동을 위해 매우 중요합니다

트랙은 반드시 평행을 유지해야 한다

조로다 트랙 설치 1 스케이트가 하강 상태일 때 트랙의 날개 표면에서 최소 0.75mm이상 단차를 유지해야 한다



트랙은 크로스 멤버 위에 직접 설치를 하든지 또는 보강대를 추가로 설치하여 그 위에 고정을 시켜 견고함을 유지해야 한다

조로다 트랙 설치 트랙이 기존 바닥 위에 설치될 경우



안전을 위한 스토파(8mm볼트)를 트랙 앞 뒤에 필히 설치하여야 한다

조로다 트랙 설치





조로다 스케이트의 바른 사용법

조로다 스케이트의 잘못된 사용법
조로다 스케이트의 바른 사용법

파렛트나 혹은 개별짐은 스케이트의 머리부분에 가능한한 최대한 붙여서 작동하여야 한다.

조로다 스케이트의 잘못된 사용법
조로다 스케이트의 바른 사용법

스케이트의 작동시 하부의 모든 로라 부분이 트랙에 접한 상태에서 작동시킨다. 그렇지 않을 경우 스케이트에 손상을 주거나 위험한 상황이 발생할 수 있다.

조로다 스케이트의 바른 사용법

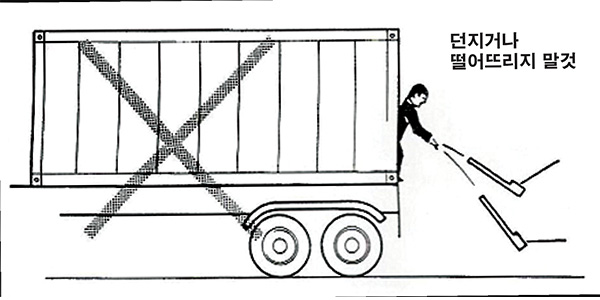

조로다 스케이트는 정상적인 사용에 따른 마모나 강도를 전제로 제작되었으므로 사용자의 부주의로 인한 심한 충격은 장비에 심각한 손상을 줄 수 있다

  1. 조로다 스케이트는 반드시 사용용량 범위내에서 사용하여야 한다. 사용용량을 초과하는 경우 반드시 문서로 승인을 받아야 한다.
  2. 조로다 스케이트는 반드시 조로다 트랙에 사용하여야 한다.
  3. 조로다 스케이트로 짐을 이동시에는 정상적인 짐의 조정과 속도조절을 위하여 반드시 핸들이 장착된 상태여야 한다.
  4. 차량에 조로다 트랙을 설치할 경우, 반드시 긴급 안전 스토퍼를 장착하여야 한다. 스토파 장착의 권고사항은 차량 앞쪽(운전석)에 고정식 스토파(8M 볼트)를, 차량 뒤쪽(문쪽)에는 충격완화 스토파(Retractable)를 설치한다.
  5. 조로다 작업시 차량의 경사각도에 유의하여야 한다. 심한 경사는 관성에 의한 갑작스러운 짐의 구름을 유발하므로 심한 경사가 있을 경우 고임목 등으로 가능하면 수평 상태를 유지하도록 하며 불가피할 경우 로프나 위치 등을 이용하여 짐의 급격한 구름을 예방하여야 한다.
  6. 조로다 작동 중 갑작스런 인위적인 멈춤 등에 대비하여 적재된 화물은 적당한 묶음을 하여야 한다.
  7. 조로다 스케이트와 트랙은 항상 건조하고 청결한 상태를 유지하여야 한다. 어떠한 윤활제의 사용도 도움이 되지 않는다.
  8. 조로다 트랙은 반드시 평행상태로 설치되어야 한다.
